Облако точек - это набор координат трехмерного пространства, полученный в результате лазерного сканирования, служит геометрическим слепком поверхности объекта. Оно создается с помощью лазерных 3D-сканеров, которые автоматически измеряют большое количество точек на поверхности сканируемого объекта. Обработка облака точек осуществляется с помощью специализированного программного обеспечения (FARO или Leica). Данные затем передаются в САПР для создания BIM-модели. Из облака точек формируется информационная модель здания. Области применения: строительство, археология, топография и геодезия, производство, инфраструктура, искусство и дизайн, городское планирование.
BIM технология информационного моделирования зданий включает в себя процесс создания и управления цифровыми моделями строительных объектов. Эти модели содержат не только геометрические данные, но и информацию о физических и функциональных характеристиках здания, что позволяет использовать их на всех этапах жизненного цикла объекта: проектирование, строительство, эксплуатация и демонтаж
- Преимущества: Высокая точность: Позволяет создать детальные модели реальных объектов.
- Экономичность: Снижает затраты на проектирование и строительство за счет более эффективной планировки работ.
- Универсальность: Может быть использовано как в строительстве, так и в других отраслях (археология, искусство).
Наша команда предлагает услуги BIM моделирования по облаку точек.
Современные технологии кардинально меняют подход к проектированию и управлению объектами недвижимости. Одной из наиболее востребованных услуг в области информационного моделирования стало преобразование данных лазерного сканирования в точные цифровые двойники объектов. Компания PROEKT-M, обладая 11-летним опытом в сфере BIM-моделирования, предлагает профессиональные решения по обработке облаков точек и созданию информационных моделей зданий и сооружений. Этот процесс позволяет не просто фиксировать текущее состояние объекта, но и создавать основу для его дальнейшего анализа, модернизации и эффективного управления на протяжении всего жизненного цикла.
Технология лазерного сканирования в BIM: от скана к цифровому двойнику
Лазерное сканирование в BIM (scan to BIM) представляет собой процесс, который начинается с использования передовых 3D-сканеров для захвата точных данных о внутренних и внешних параметрах объекта. Полученное облако точек содержит миллионы измерений, формирующих детальную пространственную картину объекта. Эти данные импортируются в специализированное программное обеспечение, такое как Autodesk ReCap, где начинается процесс их обработки и преобразования в информационную модель. Каждая точка несет информацию не только о пространственных координатах, но и о цвете и интенсивности отражения, что позволяет создавать чрезвычайно точные цифровые representation реальных объектов.
Создание полной и частичной информационной модели объекта
Результатом профессиональной обработки облака точек становится создание комплексной информационной модели, которая может быть как полным цифровым двойником объекта, так и его частью, сфокусированной на особенных аспектах: архитектурных элементах, конструктивных решениях или инженерном оборудовании. Полная модель включает все аспекты объекта, обеспечивая исчерпывающую информацию для любых задач управления и проектирования. Частичные модели создаются для решения конкретных задач: например, только архитектурные элементы для реконструкции фасадов или только инженерные системы для модернизации коммуникаций.
Прецизионный анализ и возможность точных измерений
Цифровой двойник, созданный на основе облака точек, предоставляет уникальные возможности для проведения точных измерений и анализа без необходимости повторного посещения объекта. Инженеры и проектировщики могут снимать любые размеры, анализировать отклонения от проектной документации, выявлять деформации и изменения геометрии. Эта возможность особенно ценна при работе с историческими зданиями, сложными промышленными объектами и сооружениями, где традиционные методы измерений затруднены или недостаточно точны.
Визуализация и техническое обследование объектов
Технология создания цифровых двойников выводит на новый уровень подход к техническому обследованию и диагностике объектов. Визуализация на основе точных данных лазерного сканирования позволяет выявлять скрытые дефекты, анализировать состояние конструкций и планировать ремонтные работы с беспрецедентной точностью. Интерактивные 3D-модели обеспечивают наглядное представление о текущем состоянии объекта, что особенно важно для принятия обоснованных решений по его дальнейшей эксплуатации, реконструкции или модернизации.
Проект Hotel Wodnik: общая площадь комплекса около 15 000 м²
Решения для реконструкции и модернизации зданий
При реконструкции и модернизации существующих зданий точная информация о текущем состоянии объекта становится критически важной. Цифровой двойник, созданный на основе облака точек, обеспечивает идеальную основу для проектирования изменений и модернизаций. Архитекторы и инженеры могут работать с точной моделью, избегая ошибок, связанных с несоответствием проектной документации реальному состоянию объекта. Это значительно сокращает риски и стоимость работ, обеспечивая бесшовную интеграцию новых элементов в существующие конструкции.
Подготовка к сносу и демонтажным работам
Для объектов, предназначенных к сносу или демонтажу, цифровой двойник служит инструментом планирования и обеспечения безопасности работ. Модель позволяет точно определить объемы материалов, спланировать последовательность демонтажа, проанализировать риски и выбрать оптимальные методы работы. Кроме того, цифровая копия сохраняет информацию об объекте для истории, что может быть важно для культурного наследия или юридических целей.
Строительный контроль и мониторинг качества
Обработка облака точек в 3D модель — это не просто техническая процедура, а сложный процесс создания интеллектуальной основы для принятия решений на всех этапах жизненного цикла объекта. Точность, полнота и актуальность информации в цифровом двойнике делают его незаменимым инструментом для современного проектирования, строительства и управления недвижимостью. Доверяя эту задачу профессионалам PROEKT-M, вы получаете не просто модель, а надежного партнера для ваших проектов.
Проект School, Henderso: общая площадь около 3 200 м².
Для получения дополнительной информации о наших услугах и обсуждения вашего проекта посетите наш сайт proekt-m.by или свяжитесь с нашими специалистами для консультации. Мы готовы предложить решения, которые помогут реализовать ваши проекты с максимальной эффективностью и точностью.
Проект Nayck, New-Yourk: 3 коттеджа, общая площадь: внутри ~ 2 100 м².

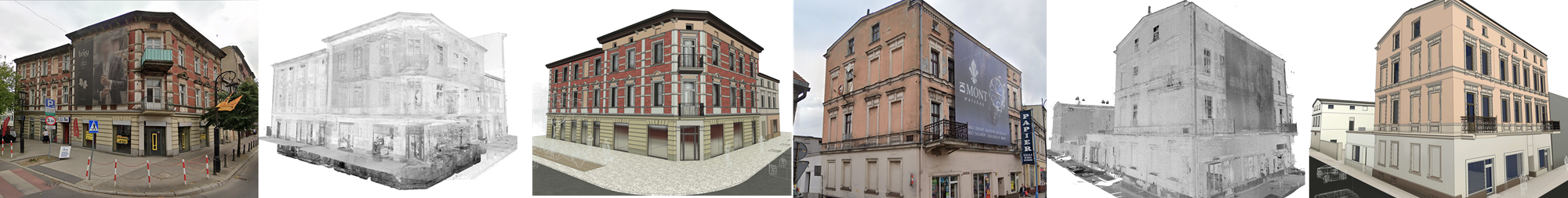

Проект два разрушенных дома в Gniezno: общая площадь внутри ~ 3 200 м² + фасады 2400 м2.
Проект Фитнес-центр: общая площадь внутри ~ 4 300м2, генплан 9 700 м2.

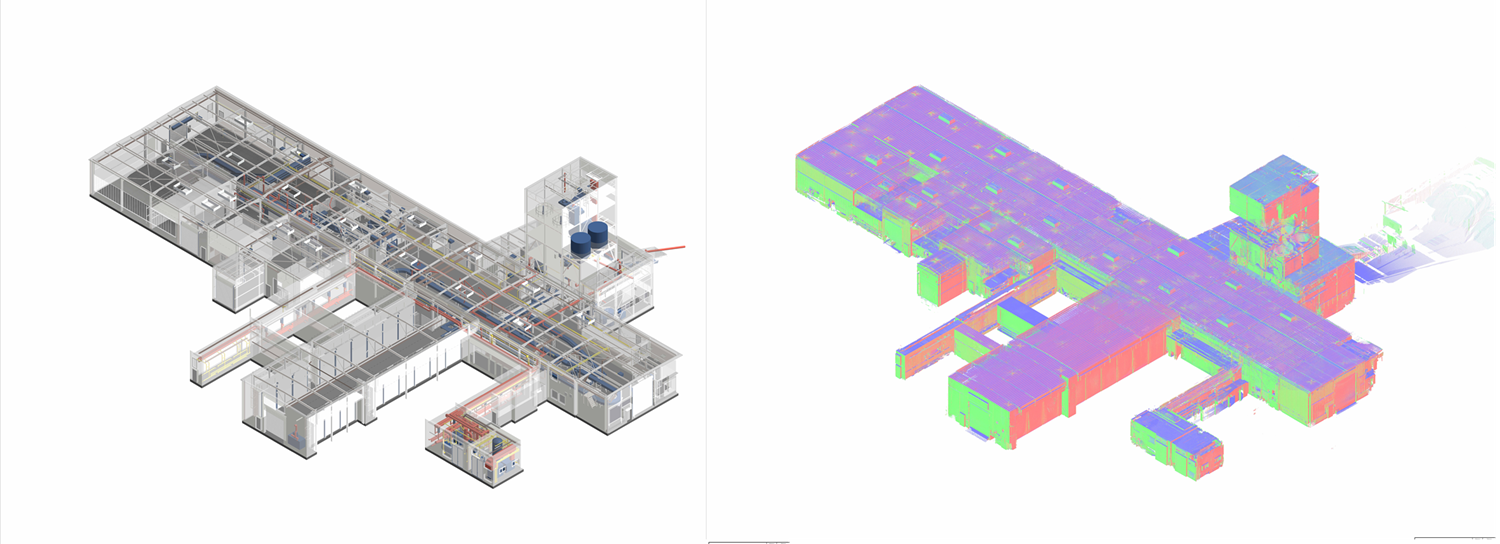

Проект Ангар: общая площадь внутри ~ 3 600м2

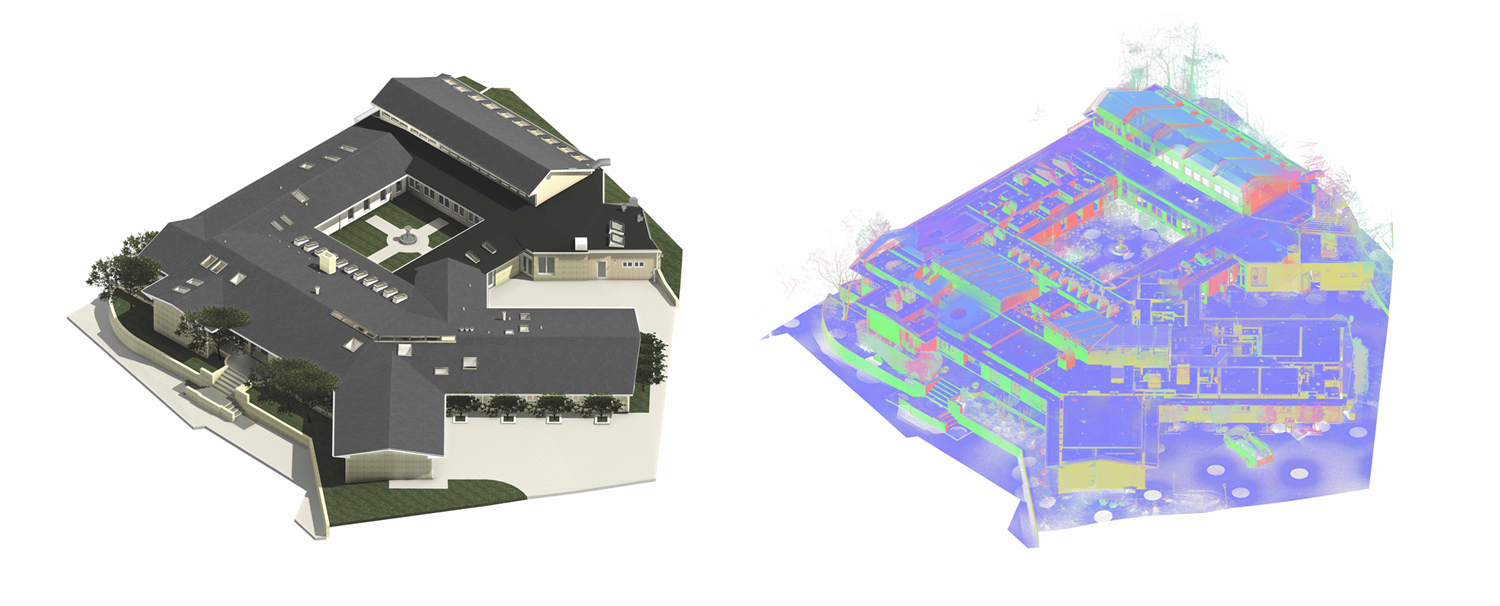

Проект Жилой дом: общая площадь внутри ~ 1 500м2
Проект Реконструкция ресторана: общая площадь внутри ~ 1 100м2
